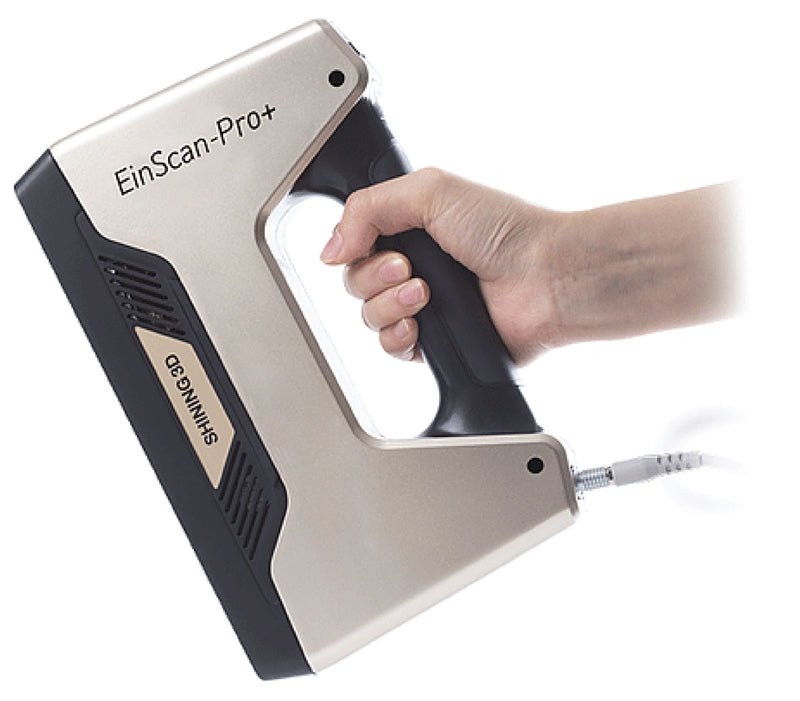

SHINING 3Dの**EinScan Pro+**は、EinScanシリーズの中で最も高性能な3Dスキャナーです。軽量・コンパクトで持ち運びやすく、操作も非常に簡単です。ここでは、いくつかのわかりやすい動画を通して、基本的な使用方法をご紹介します。
一、設置
ハードウェアのセットアップ：カラーテクスチャカメラの取り付け
まずは、テクスチャカメラを取り付けます。
最初に、EinScan Pro本体の「EinScan Pro」ロゴ横にあるカバーを開けます。このカバーは完全に閉じられており、他の通気口とは異なります。
テクスチャカメラの固定ネジを、本体のネジ穴に差し込みます。カメラの向きを本体の向きに合わせたら、付属の六角レンチをネジ頭の穴に差し込み、しっかりと締め付けて固定してください。
次に、カメラのケーブルをスキャナー本体の「Camera」と表示された端子に接続します。このとき、コネクタの赤いマークが上向きになるようにし、コネクタの凸部を本体側の溝に合わせて差し込んでください。
コネクタを取り外す際は、コネクタのローレット（滑り止め加工）が施された部分を持って引き抜いてください。
ケーブルの接続
スキャナー本体、電源ケーブル、ACアダプターを接続し、電源コネクタをスキャナーに差し込みます。
続いて、USBケーブルをインターフェースに接続し、使用するパソコンへ接続してください。
SHINING 3D EinScan Pro+ フルセット版をご購入の場合
ターンテーブルの電源ケーブルとACアダプターを接続し、ターンテーブルをパソコンへ接続します。
三脚を設置し、脚部を回して高さを調整します。高さが決まったら、時計回りに回してしっかり固定してください。
次に、雲台を三脚に取り付け、角度を調整します。最後に、EinScan Pro+本体を三脚へ取り付ければ、セットアップは完了です。
二、校正
キャリブレーション
ソフトウェアのインストールが完了したら、最初のスキャンを行う前にキャリブレーションを実施します。付属のキャリブレーションボードとボードスタンドを用意し、スキャナーが正常に接続されていることを確認してください。
ソフトウェアを起動し、**「Calibrate」**をクリックします。
画面の案内に従って、カラーカメラが自分の方を向くようにスキャナーを持ち、ソフトウェアの指示に従ってキャリブレーションボードを配置します。
次に、スキャナーの**「Start」ボタンを押して撮影を開始します。撮影が開始されると、ソフトウェア上の「Capture Status」が「ON」**になります。
スキャナーから投影される十字マークが、キャリブレーションボードの白い枠内に正しく表示されていることを確認してください。
その後、スキャナーを一定の速度で上下に動かします。すべての距離を示すマーカーが緑色に変わるまで操作を続けてください。
ソフトウェアは自動的に次の測定位置へ切り替わり、次に移動する方向が表示されます。画面の指示に従ってスキャナーを移動し、同様の操作を繰り返してください。
カメラキャリブレーションでは、合計5つの異なる位置でデータを取得します。5か所すべての撮影が完了すると、ソフトウェアが自動的にキャリブレーションを計算します。
HDキャリブレーション
カメラキャリブレーションが完了したら、キャリブレーションボードを裏返し、白い面を上にしてテーブルへ平らに置きます。カラーカメラが自分の方を向くようにスキャナーを持ってください。
スキャナーの**「Start」ボタンを押して撮影を開始すると、ソフトウェアの「Capture Status」が「ON」**になります。
スキャナーを上下にゆっくり移動させ、画面右側のすべてのボックスが緑色になるまで操作してください。
このとき、投影されるすべてのラインが白いキャリブレーションボード上に収まるようにしてください。
すべてのボックスが緑色になると、ソフトウェアが自動的に計算を実行します。
ホワイトバランス調整
キャリブレーションボードの白い面を上にしてテーブルへ置きます。
**「ON」**ボタンを押して撮影を開始し、スキャナーを上下に動かします。右側の青い枠と一致する距離までスキャナーを移動すると、ホワイトバランスの調整が完了します。
ホワイトバランスの調整が正常に完了すると、ソフトウェアに完了メッセージが表示され、自動的に画面が閉じます。
三、自動スキャン
自動スキャン
スキャナーを三脚に取り付け、三脚の高さと角度を調整します。
ソフトウェアで**「固定スキャン」を選択し、続いて「自動スキャン」**を選択します。保存先フォルダーを指定して、新しいプロジェクトを作成してください。
スキャナーと対象物との角度および距離を調整します。
注意：
スキャナーは対象物に対して適切な角度で設置してください。角度が適切でない場合、マーカーが対象物に隠れてしまい、ターンテーブルが回転しても正しいデータを取得できず、スキャン結果に影響を与えることがあります。
スキャナーと対象物との距離が適切であれば、対象物には鮮明な十字の投影が表示されます。
プレビュー画面下部の**露光（Exposure）**を調整し、対象物がはっきり確認できるようにしてください。
設定が完了したら、**「Start（開始）」**ボタンをクリックしてスキャンを開始します。
1回のスキャンで対象物全体を取得できなかった場合は、対象物の向きを変更して再度スキャンしてください。2回目以降のスキャンデータは自動的に位置合わせ（アライメント）されます。
自動位置合わせが失敗した場合は、手動で位置合わせを行うことも可能です。**「Align（位置合わせ）」**をクリックし、2つのスキャンデータに共通する3か所のポイントを、Shiftキーを押しながら選択すると、データが位置合わせされます。
ソフトウェアのサイドバーには**「元に戻す（Undo）」**機能があり、最後に実行したスキャンを取り消すことができます。
また、編集機能も搭載されています。Shiftキーを押しながらマウス左ボタンで範囲を選択すると、以下の操作が可能です。
選択部分の削除
元に戻す
選択範囲の反転
選択解除
テクスチャの非表示
必要な箇所のスキャンを続け、データ取得が完了したら**「メッシュ生成（Mesh Generation）」**ツールを選択します。
第2オプションを選択すると、スキャン時の穴（開口部）をそのまま保持したメッシュが生成されます。
第1オプションを選択すると、ソフトウェアが自動的に穴を補完し、閉じた（ソリッド）モデルを生成します。
最後に、保存したいファイル形式を選択してデータを保存してください。
四、自由スキャン
自由スキャンモード
ソフトウェアを起動し、**「固定スキャン（Fixed Scan）」を選択した後、「自由スキャン（Free Scan）」**をクリックします。
新しいプロジェクトを作成するか、ターンテーブルスキャンモードまたは自由スキャンモードで作成した既存のプロジェクトを読み込みます。
プレビュー画面下部の**露光（Exposure）**を調整してください。スキャナーと対象物との適切な距離の確認方法は、ターンテーブルスキャンの場合と同様です。
設定が完了したら、**「Start（開始）」**をクリックしてスキャンを開始します。
スキャン中は、スキャナーまたは対象物を動かしながらスキャンを続けることができます。その際、前回のスキャンデータと約1/3以上の重複領域が確保されるようにしてください。
自由スキャンモードでは、**マーカー位置合わせ（Marker Alignment）または特徴位置合わせ（Feature Alignment）**のいずれかを使用してデータを位置合わせできます。
対象物に位置合わせの基準となる特徴が少ない場合は、**マーカーシール（ターゲットマーカー）**を対象物に貼り付けてからスキャンを行ってください。。
五、ハンディHDスキャン
ハンディHDスキャン
**「ハンディHDスキャン」**モードを選択し、新しいプロジェクトを作成するか、既存のプロジェクトを開きます。
用途に応じてスキャン精度を選択してください。通常は**「Medium（Med）」または「Low」**の設定を推奨します。
対象物の表面に**マーカーシール（ターゲットマーカー）**を貼り付けます。
スキャンを開始する前に、ソフトウェア上で明るさ（露光）を調整できます。または、スキャナー本体の**「Start（開始）」ボタンを押し、「＋」または「－」ボタンで明るさを調整してください。再度「Start」**ボタンを押すと、明るさ調整モードが終了します。この操作はスキャン中でも行うことができます。
プレビュー画面で調整結果を確認し、マーカーと投影ラインがはっきり見えていることを確認してください。周囲の光による影響を抑えるため、背景にはできるだけ暗い色のものを使用することをおすすめします。
準備ができたら、スキャナー本体の**「Start」**ボタンを押してスキャンを開始します。
スキャン中にトラッキングが失われた場合は、すでにスキャンした位置まで戻ってトラッキングを再開してください。マーカー不足が原因の場合は、必要に応じて追加でマーカーシールを貼り付けてください。
スキャン距離の確認
ソフトウェア画面左側には、スキャナーと対象物との距離を示すインジケーターが表示されます。
赤色：近すぎます。
青色：遠すぎます。
緑色：適切な距離です。
スキャナー本体にも同様のインジケーターランプが搭載されており、表示内容は以下のとおりです。
赤色：近すぎます。
青色：遠すぎます。
緑色：適切な距離です。
対象物を一定の速度でスキャンしてください。
スキャンが完了したら、ソフトウェアの**「完了（Finish）」**ボタンをクリックします。
ソフトウェアには簡単な編集機能が用意されています。Shiftキーを押しながらマウス左ボタンで範囲を選択すると、以下の操作が可能です。
選択範囲の削除
操作のやり直し／元に戻す
選択範囲の反転
選択の解除
編集が完了したら、**「メッシュ生成（Generate Mesh）」**をクリックし、穴を閉じたメッシュ（クローズドメッシュ）を生成するかどうかを選択してください。
六、ハンディ高速スキャン
ハンディ高速スキャンモード
対応するスキャンモードから**「ハンディ高速スキャン」**を選択し、新しいプロジェクトを作成するか、既存のプロジェクトを開きます。
用途に応じて、スキャン精度および**テクスチャ（カラー）**の設定を選択してください。
明るさ（露光）の調整方法については、「ハンディHDスキャン」の手順をご参照ください。
設定が完了したら、**「Start（開始）」**ボタンを押してスキャンを開始します。
スキャン中は、スキャナーを一定の速度で滑らかに動かしながら対象物をスキャンしてください。
スキャン中に**「Tracking Lost（トラッキングロスト）」**が表示された場合は、すでにスキャン済みの部分へ戻って数秒間スキャンを続けてください。トラッキングが自動的に復帰すると、そのままスキャンを継続できます。
スキャン完了後は、不要なデータを削除するなどの編集を行い、**「メッシュ生成（Generate Mesh）」**を実行します。
最後に、必要なファイル形式を選択してスキャンデータを保存してください。
