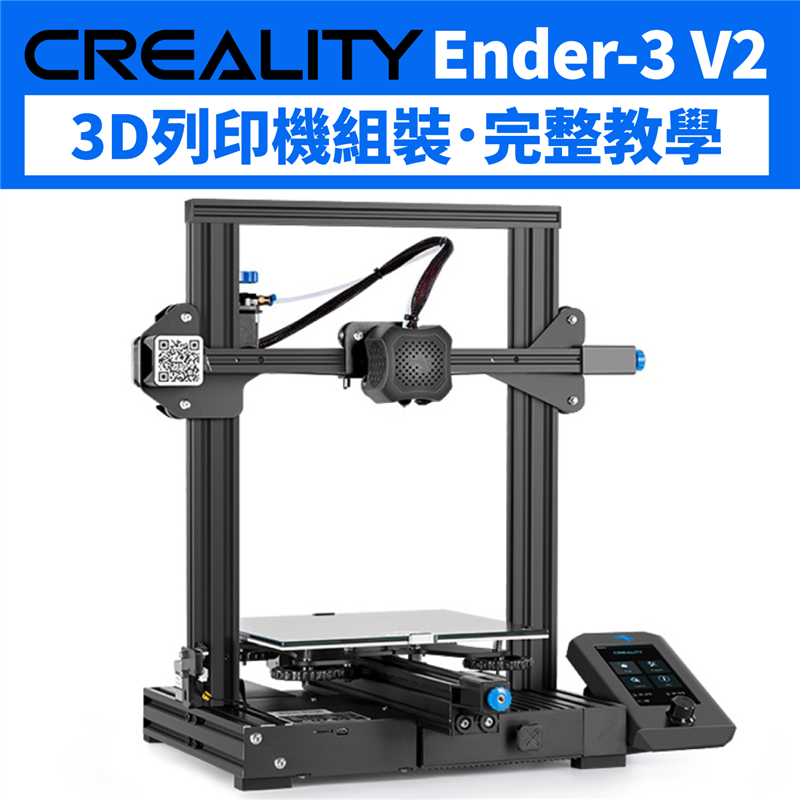

[組み立てチュートリアル] Creality Ender 3D プリンター: 開梱して自分で組み立てる!
開梱から電源投入まで、マシンを自分で組み立てましょう！写真付きのステップバイステップのチュートリアルで詳細をご確認ください。Creality Ender-3 V2 3Dプリンターは、オールメタルボディ、低動作音、耐摩耗性を特徴としています。カーボンクリスタルシリコンガラスプラットフォームと、静音・耐干渉性マザーボードを搭載しています。開梱と組み立てのチュートリアルを今すぐご覧ください！
1つ、 主なコンポーネント
二、 インストール手順
III.印刷を開始する
1つ、 主なコンポーネント
二、 インストール手順
III.印刷を開始する
1. 3Dプリンターベース
2. ディスプレイ画面
3. ノズルキット
4. Z軸シリーズ部品（モジュール、モーターアクセサリ、リミットスイッチ部品、左右シャフト）
5. X軸シリーズモーターアクセサリ
6. XE軸アセンブリ
7. 全機器シリーズ用シャフト
8. T字型ネジ棒
9. 付属工具セット（金属スクレーパー、ネジ、ペンチ、電源コード、レンチ、ノズル、消耗品など）
（部品の専門用語はすべて取扱説明書に詳しく記載されています。）
ステップ1：Z軸リミットスイッチを取り付ける
必要な部品:
1. ベースの組み立て
2. Z軸シャフト（左/右）
3. Z軸リミットスイッチアセンブリ
4. M5X45 ソケットヘッドキャップスクリュー（スプリングワッシャー付き）（4個）
丸型スプリングワッシャー付きの M5X45 ソケットヘッドキャップスクリュー 4 本を使用して、Z 軸シャフトをCreality Ender-3 V2ベースに固定します。
Z軸リミットスイッチを取り付け、シャフトと位置合わせします。
ステップ2 ： Z軸Tネジを取り付ける
必要な部品:
1. T字型ネジ棒
2. Z軸モーター部品
3. M4X18ソケットヘッドキャップスクリュー2本
T ネジを Z 軸モーター コンポーネントに組み立てた後、ツールを使用してネジを締めます。
ステップ3: XEシャフトコンポーネントとコンベアベルトを取り付ける
必要な部品:
1. XE軸アセンブリ
2. X軸シャフト
3. ネジコネクタ
4. 丸頭スプリングワッシャー付きの M4X16 ソケットヘッドキャップネジ 2 本。
5. コンベアベルト
6. レンチ
ステップ4：ノズルとZ軸アセンブリモジュールを取り付ける
必要な部品:
1. ノズルキット
2. Z軸パッシブコンビネーションモジュール
3. M4X16ソケットヘッドキャップスクリュー、丸頭スプリングワッシャー付き、1個
コンベアベルトをX軸シャフトに取り付け、ノズルキットのVホイールをシャフトに挿入し、シャフトの中央まで押し込んでから、M4X16丸頭ネジを使用してZ軸駆動ブロックをX軸シャフトに固定します。
ステップ5 ：X軸テンショナーを取り付ける
必要な部品:
1. X軸テンショナー
2. M4X16ソケットヘッドキャップスクリュー、丸頭スプリングワッシャー付き、1個
3. 黒色M4X14ソケットヘッドキャップスクリュー（1個）
X 軸テンショナー コンポーネントを完全に分解した後、コンベア ベルトをプル ブロックに取り付けます。
X 軸テンショナーは Z 軸パッシブ アセンブリ モジュールに取り付けられ、ネジで固定されます。
ステップ6：Z軸移動アセンブリを取り付ける（X軸とY軸テンショナーの張力を調整する）
必要なコンポーネント:
2.ステップ5（クリックして表示） - インストールされたコンポーネント
「Z軸移動アセンブリ」を「Z軸シャフト」の両端に、両側の「Vホイール」に沿って挿入します。Z軸シャフトが滑り落ちることなくスムーズに上下に動きます。コンベアベルトを適切な張力に調整し、約0～3mmの上下動ができるようにします。
ステップ 7: ガントリー ポールとディスプレイ スクリーンを取り付けます。
必要な部品:
1. ガントリーフレームの上部シャフト
2. 表示画面のコンポーネント
3. M5X25 ソケットヘッドキャップスクリュー（スプリングワッシャー付き）（4個）
ディスプレイ スタンドを押し上げて分離し、六角レンチを使用してスタンドをマシンの左側に取り付け、最後に締めて、画面をスタンドに戻します。
（電源ケーブルはディスプレイ画面下部に接続してください。）
ステップ8: 3Dプリントケーブルサポートを取り付ける
必要な部品：
1. 3Dプリントワイヤーラック
2. 線材ホルダー、材料ラックナット
3. 外カバー（黒）×2枚
4. M5X8ソケットヘッドキャップスクリュー2本
5. M5 Tナット
6. インジケーターノブ（青）
平らな丸頭ネジ M5X8 と M5T タイプのナットを使用して、 3D プリント ワイヤーフレームをシャフトに取り付けます。
3Dプリントケーブルホルダーをフレームに取り付け、外側のカバーで覆い、ナットで固定します。
ステップ9: 機器の配線（電源コード/青いワイヤークリップ/機器の内部配線）を取り付ける
6 ピン (4 線式) ポートの黄色のラベルの指示に従って、X、E、Z 軸のワイヤを接続し、モーター コンポーネントに挿入します。
3 ピン (2 線式) ポートの黄色のラベルに従って、X 軸および Z 軸のリミット スイッチを接続します。
電源コードを差し込む前に、入力電圧を確認し、正しい電圧 115/230V を選択してください (電圧設定が間違っていると損傷する可能性があります)。最後に電源を入れます。
Creality Ender-3 V2 3Dプリンターについて詳しくは、今すぐお問い合わせください。3Dプリント以外にも、 SanDiMaのYouTubeチャンネルでは、機器の使い方に関する最新かつ最も包括的なチュートリアルビデオをご覧いただけます。
